Kraftstoffvorfilter Halteblech am Tank 406

Beitragvon X-MARKUS-X » 07.08.2019, 13:04

Hallo zusammen,

neulich habe ich an meinem Unimog 406 BJ 1978 mit runder Scheibe (Scheibenbremser) festgestellt, dass der Kraftstoffvorfilter von meinem Vorbesitzer wohl weg rationalisiert wurde.

Nun habe ich mir folgendes Ersatzteil besorgt (Teilenummer A0014778001):

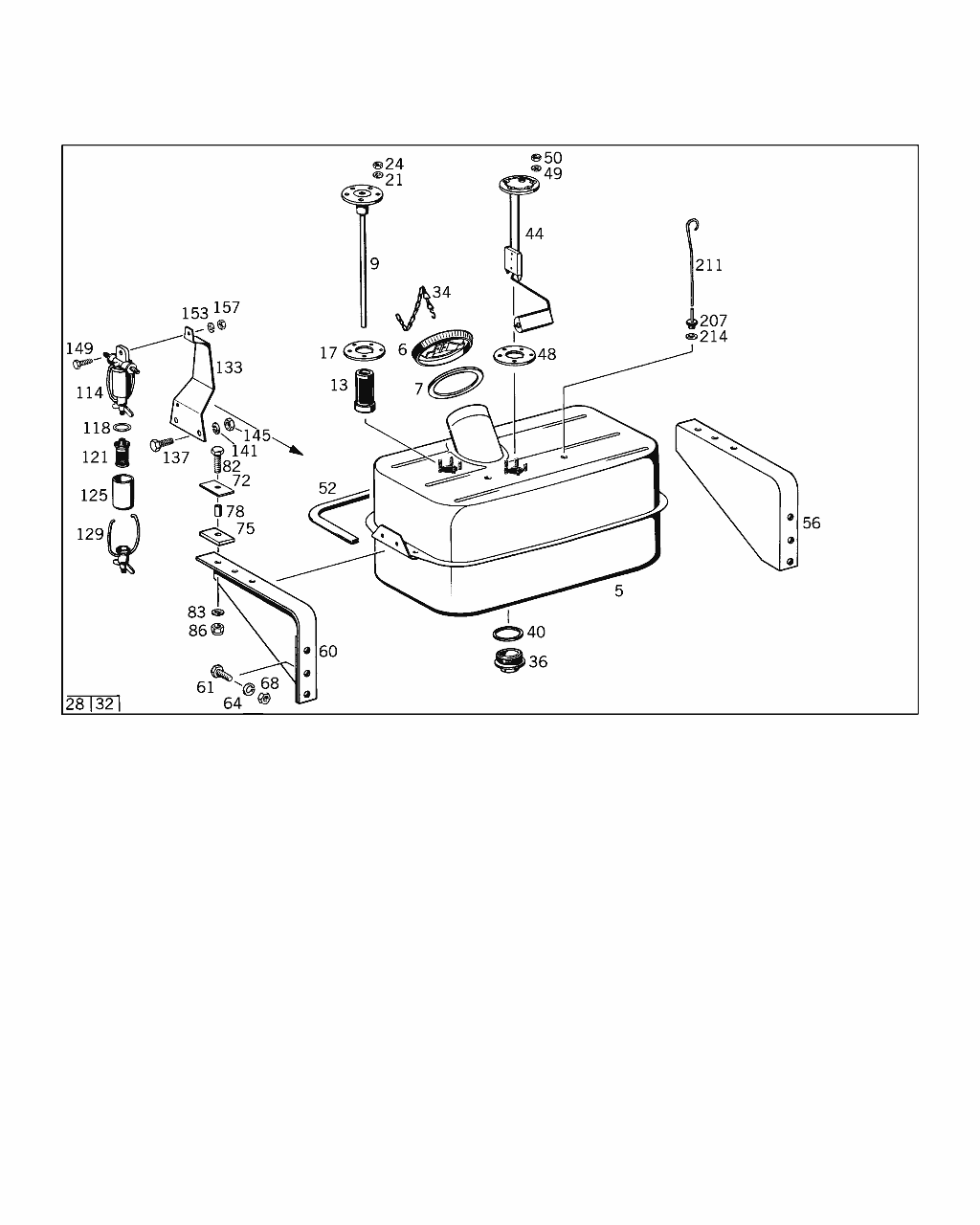

Was ich allerdings nun nirgends mehr finden kann ist das passende Halteblech dazu (Teilenummer A4034760036, Pos. 133 auf folgendem Bild):

Nun meine Frage/Bitte an euch: Könnte mir freundlicherweise ein stolzer 406-Besitzer, der dieses Halteblech besitzt, eine Skizze mit Maßen davon anfertigen?

Oder hat alternativ jemand eine Bezugsquelle oder sogar dieses Teil übrig?

Besten Dank und viele Grüße,
Markus
