Hallo,

ich beabsichtige zwischen Hütte und Pritsche einen Hilfsrahmen für einen
Ladekran zu bauen. Der Hilfsrahmen würde aus U-Trägern bestehen,
die längs auf den Rahmenträgern liegen und quer mit einem oder zwei weiteren U-Trägern verbunden sind. (Abstand ca 30cm) Verschrauben würde ich das ganze an den orginal Löchern im Rahmen.
Die Frage ist, ob sowas auf Grund der Rahmenverwindung möglich ist????

Wie sehen den die orginal Hilfsrahmen für Ladekräne oder Rahmenwinden aus und wie sind sie mit dem Rahmen verbunden?

viele Grüsse

Torben

Dateianhänge:

#251092

von JAS - 12.03.2009, 12:48

- 12.03.2009, 12:48 #251092

Danke Helmut!

Zuletzt geändert von JAS am 13.03.2009, 12:23, insgesamt 1-mal geändert.

Gruß
Jens-Alexander

Aktuell:
403.121| U54
Historie:
424.121| U1000 / 416.141| U110L / 411.117| U32
U N I M O G: "letzte verbliebene Landmaschinenlegende in deutscher Hand"

#251096

von Wrad - 12.03.2009, 12:55

- 12.03.2009, 12:55 #251096

Danke für die Info und die Bilder!

Ist der Rahmen denn an beiden Seiten fest an den
Rahmenträgern verschraubt?

Gruss Torben

#251102

von JAS - 12.03.2009, 13:05

- 12.03.2009, 13:05 #251102

Jop....

Gruß
Jens-Alexander

Aktuell:
403.121| U54
Historie:
424.121| U1000 / 416.141| U110L / 411.117| U32
U N I M O G: "letzte verbliebene Landmaschinenlegende in deutscher Hand"

#251154

von Herbylix - 12.03.2009, 16:48

- 12.03.2009, 16:48 #251154

Hallo Torben!
Der Hilfsrahmen für den Kran mit 2-Punktabstützung ist an den grossen Rahmenlöchern vorne fix veschraubt und hinten mit einen Hilfsträger drehbar.

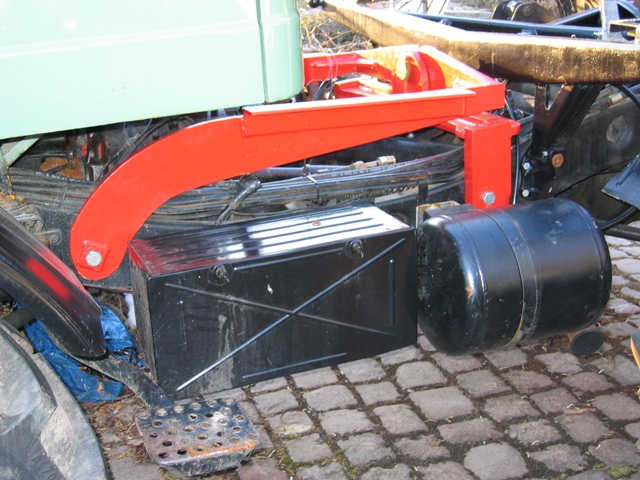

Der auf dem Bild ist zwar ein Rahmen für die Adlerwinde, aber im Prinzip ist der Kranrahmen genauso gelagert.

Für einen Kran mit 4-Punktabstützung ist der Mittelteil starr am Rahmen und die vordere und hintere Abstützung mit Wippe.

Dateianhänge:

Viele Grüsse aus Wien
Herbert

#251310

von Wrad - 13.03.2009, 08:03

- 13.03.2009, 08:03 #251310

Danke für das tolle Bild!

So kann man es machen, dann ist es hundertprozentig!!!!

Da Bild ist von einem 406 nehme ich an, das Prinzip ist ja aber übertragbar
und Montagelöcher hat der 421 ja auch!

Vielen Dank und viele Grüsse

Torben

#251396

von Helmut.Schmitz - 13.03.2009, 12:15

- 13.03.2009, 12:15 #251396

Hallo

Und so sieht eine Kranplatte aus, sieht zwar nicht so toll aus wie die vom Comediant, ist aber original

mit öligem Schraubergruß
Helmut

#251420

von Wrad - 13.03.2009, 13:49

- 13.03.2009, 13:49 #251420

Danke für die Bilder Helmut.

Schönes Ding! Da sowas, zumal für den 421
wohl kaum noch zu bekommen ist, werde ich mich mal an einem Selbstbau
versuchen.

Viele grüsse Torben

#255570

von Wrad - 29.03.2009, 12:37

- 29.03.2009, 12:37 #255570

Hallo,

nachdem ich mir gestern beim Aufladen eines Motors auf die Pritsche fast die Ohren gebrochen habe sind die Würfel gefallen, ein Kran muss her, und zwar jetzt!

Daher meine Frage, auch wenn das hier nicht in der SUCH Rubrik ist:
Hat jemand noch einen Hilfsrahmen für einen Kran ähnlich der Oben abgebilderten Übrig? Müsste für einen 421 sein! Zustand zum Herrichten wäre auch völlig OK!

Gruss Torben
