Hallo Markus,

habe leider Deinen Post erst gestern gelesen und war heute in meiner Schrauberhalle - hoffe Du kannst die Maße noch gebrauchen.

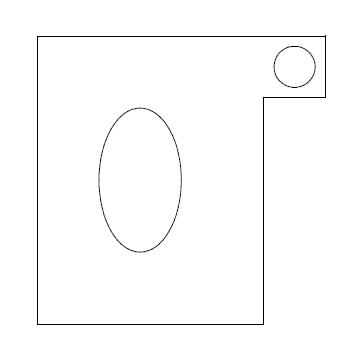

Materialstärke 2 mm, das ovale Loch ist ringsrum noch ca. 15 mm eingeschnitten, also rechtwinklig zur Lochkante.
Im Bild sind alle Maße in Millimeter.

Glückauf

Lutz

:!: Edit: Oh, gerade gesehen, die obere 30 muss eine 15 sein :oops:
Dateianhänge:
Masse Gummi
Masse Gummi
Zuletzt geändert von Lutze am 19.07.2008, 05:53, insgesamt 1-mal geändert.
U411.112 Bj. 1959
Zahnstangenkipper Bj. 1955
U406.120 Bj. 1973 z.Zt. abgemeldet
MM EDU 7500 Bj. 1974 z.Zt. abgemeldet
#202587
Hallo Markus,

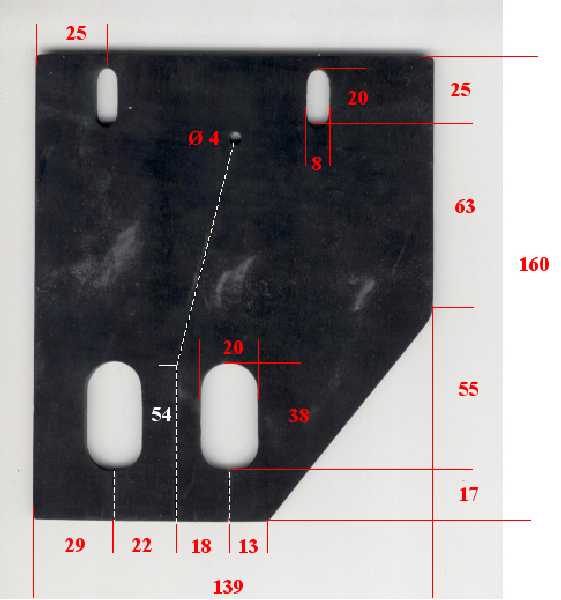

hier das gewünschte Pedal-Gummi

-die Ovalen-Löcher sind je zwei Gleich
-weisse Stichlinie = Einschnitte
Materialstärke = 4 mm, also dicker als das andere Gummi

:Unimog01
hoffe das ich keine Maße vergessen habe, wir hatten gestern Nacht (0:15 bis 6:30 Uhr) ein Brandeinsatz nachbarliche Löschhilfe, ehemalige Disco Vollbrand - 2 DLK und 1TLK. Und meinen ersten Baum unter Atemschutz gefällt :shock:
Dateianhänge:
Pedal-Gummi
Pedal-Gummi
U411.112 Bj. 1959
Zahnstangenkipper Bj. 1955
U406.120 Bj. 1973 z.Zt. abgemeldet
MM EDU 7500 Bj. 1974 z.Zt. abgemeldet
#265395
Hallo Markus,

diese Maße habe ich wohl "damals" vergessen :oops:


Tut mir leid, jetzt ist das Gummi eingebaut und mein 411er rollt seit Mai wieder durch die Gegend.

Jetzt ist bei mir eine andere Baustelle dran der 406er, der durch die letzte HU gefallen ist. :cry:


Sorry, das ich Dir nicht weiterhelfen kann

Lutz
U411.112 Bj. 1959
Zahnstangenkipper Bj. 1955
U406.120 Bj. 1973 z.Zt. abgemeldet
MM EDU 7500 Bj. 1974 z.Zt. abgemeldet
#265409
Hallo Markus.
Das ging jetzt schneller als ich dachte. :D
Die Überreste oder besser Fragmente, dieses Pedalgummis lagen oben auf meiner Restekiste von meiner Restauration.

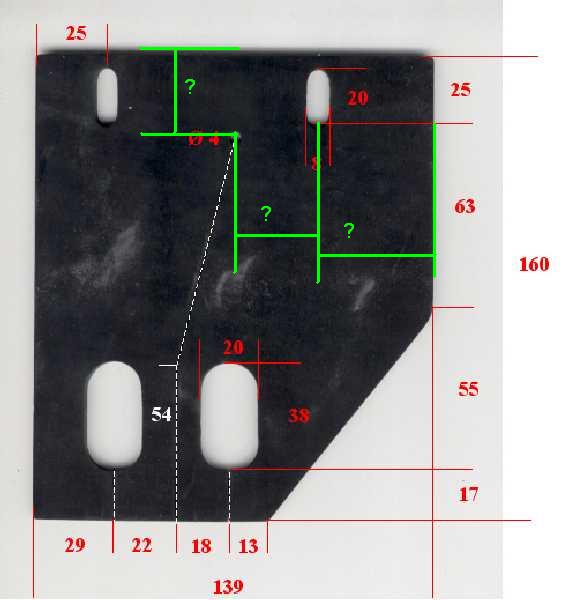

Maß 1 linkes Fragezeichen ist 25mm
Maß 2 mittleres Fragezeichen ist 30mm
Maß 3 rechtes Fragezeichen ist 40mm

Viel spaß beim Stanzen.
Viele Grüße vom Niederrhein, JürgenPB
#265486
Danke für das Lob, aber ich bin Ingenieur und das gehört zu meinem Handwerkszeug, wie der Teig zum Bäcker. Ich freue mich auch immer, wenn man etwas im Forum sucht und eine gute Zeichnung findet. Das Lob gebührt denen, die die Maße zusammengetragen haben.

Schön, daß wir alle beitragen können, daß das Wissen um unsere Fahrzeuge erhalten bleibt!


Gruß,

Markus
