Spezial-Forum zur Unimog-Baureihe U 404 S.

Moderatoren: stephan, krahola

#549248
Hallo Patrick,

zunächst mal Glückwunsch für den bisherigen Umbau.
Dein Mog hat ja vermutlich eine nachgerüstete Warnblinkanlage. Diese hat sicherlich vor dem Umbau funktioniert. Kannst Du hier beschreiben was Du hast und wo was angeschlossen ist.
#549253
Guten Abend Gemeinde
und Dankeschön Jürgen für die Hilfestellung :danke

diese hat mich schließlich zu dem Erfolg gebracht...

Ja die Warnblinkanlage funktionierte vor dem ersten Umbau auf die Relais und als ich diese ausgebaut habe , hab ich die Funktion auch nochmals geprüft da ging es ....
Beim blinken ist ein eindeutiges klicken von Motorraum (denke Blinker-Relais ) zu hören das jetzt bei blinken auch zu hören ist jedoch nicht bei Betätigung der Warnblinkanlage also muss hier irgendwo der Fehler liegen würde ich vermuten...

Angeschlossen ist alles original und jetzt eben die neue Verkabelung wie beschrieben ...

Die Kabel am untersten Klemmblock links von unten 1 & 2 die jeweils zwei Kabel verbaut hatten wurden jetzt gegengleich angeschlossen das sonst er Blinker bei Betätigung Blinker links dann wie folgt arbeiteten
Vorne links und hinten rechts und umgedreht !!!!
Deswegen würden diese jeweils zwei Kabel getauscht...

Dankeschön für die Hilfe
#549255
Hallo Patrick,

was für ein Warnblinkschalter ist verbaut?
Eigentlich hat der jetzt durchgeführte Umbau keinen Einfluß auf die Warnblinkanlage, weil wir nur direkt die Leitungen zu den Leuchten nach allen Schaltern, Relais, sicherungen etc angefasst haben.
Die Warnblinkanlage muss ja auch abgesichert sein, kann es sein dass da eine Sicherung kaputt ist.
#549258
Abend Gemeinde

Abend Jürgen , der Warnblinkschalter ist ein Hella mit 8 Pins....

Ich habe zwei Kabel gesehen die abgesichert lose herum hängen unter den Sicherungen, wobei eines für die Pumpe der Schwingfeuerheizung ist da dieses Kasterl BF seitig am Koffer montiert zu brummen beginnt sobald Strom auf das Kabel kommt!

Bei der Sicherung für die Warnblinkanlage ist am unteren Pol kein Kabel abgehend dran ????

?????
#549259
Hallo Patrick,

Zum Warnblinkschalter bräuchte ich etwas mehr Information, eine Hella Nr wäre toll zumindest ein Bild mit den Pinbezeichnungen.
Der Warnblinkschalter könnte einen eigenen Blinkgeber haben so dass das normale Blinkrelais dann nicht arbeiten muss.
#549261
Abend Leidensgenossen :party

Jürgen , Hmmm ein Foto vom Schalter hab ich nicht aktuell in meinen Bildern...

Jedoch kann ich fix sagen das früher ein Relais zu hören war bei Warnblinkanlage eingeschaltet jedoch kann ich dir jetzt nicht sagen ob nicht ein zweites Relais da ist...

Diese Fotos kann ich frühestens Sonntag Abend oder Montag machen und zur Lösung Findung einstellen :wink:


Ich freu mich jedenfalls riesig das jetzt erstmal das Bremslicht und das Schlusslicht sowie die Blinker ihren Dienst richtig verrichten !

Die Warnblinker werde ich mit so einer guten Unterstützung auch hin bekommen , da bin ich mir ziemlich sicher :spitze
#549368
Guten Abend,

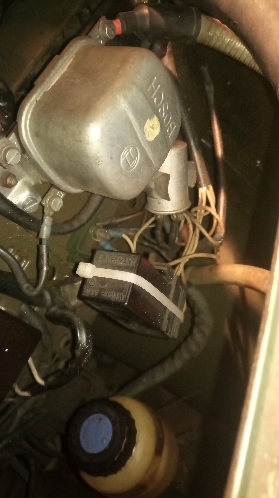

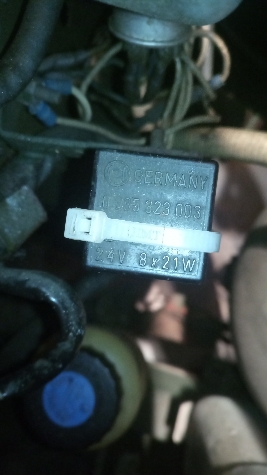

Ein paar Bilder vom Motorraum mit dem Blinker Relais und vom zweikreis Warnblinkschalter !
Dateianhänge:
#549369

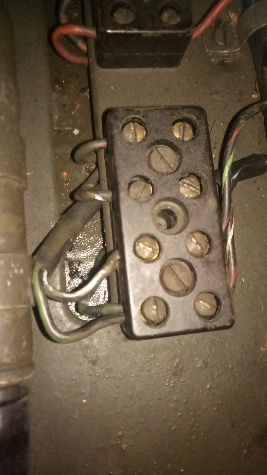

und Bilder wo das eine angeklemmte Kabel zu sehen ist was lose nach der Blockklemme in schwarz unten abgehend ist und mit einer weißen Klemme am Ende isoliert ist, das rote geht zur Sicherung für den Funk was aus der selben Kabel Führung kommend vom Rahmen aus kommt

Beim KlemmenBlock für die Blinker vorne/hinten habe euch die untersten beiden Kabel links mit denen beiden gleich darüber vertauscht damit seitengleich geblickt wird , was ja von Verkabelung im originalen Zustand ging
So nun kann man überlegen woran der Fehler liegen daß die Warnblinkanlage nicht ihren Dienst mehr ordnungsgemäß verrichten möchte?????

Schönen Abend
Dateianhänge:
#549372
Hallo Patrick,

alles klar, der Warnblinker kann so nicht funktionieren ...
... da sind ja gar keine Kabel dran :D

Ok, das war nicht nett, entschuldige bitte.

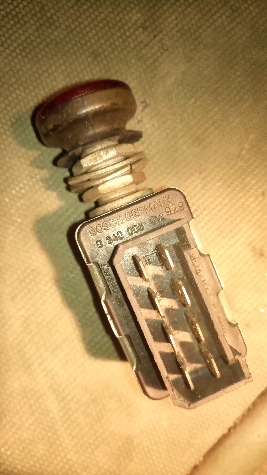

Kannst Du mir noch die Nummer des Warnblinkerschalters geben, ich kann sie nicht eindeutig auf dem Bild identifizieren könnte 0 340 008 ??? sein.
An den Anschlüssen stehen auch die Klemmen Nr. vielleicht kannst du diese auf dem Bild erkennen. Es könnten sein in der auf dem Bild rechten Reihe von oben nach unten:
L
49A
15
49
und in der linkn Reihe von oben nach unten
R
54
54F
30
#549389
Hallo Patrick,

das ist ja schön, dieses ist ein reiner Warnblinkschalter ohne eigenen Blinkgeber. Es muss also für die Warnblinkfunktion der normale Blinkgeer oder ein zweiter seperster Blinkgeber verwendet werden. Hast Du eventuell noch irgendwo so einen zweiten Blinkgeber verbaut?

Kannst Du an den Kontakten des Warnblinkschalters messen, bzw die Kabelwege kontrollieren.
Achtung Zündung eingeschaltet heißt nur die erste Stufe des Zündungsschalters, so wird die Zündspule geschont

Also beim Warnblinkschalter muss an
Klemme 30 immer die 24V Bordspannung sein, wenn der Nato-Knochen eingeschaltet ist.
Klemme 15 24V Bordspannung wenn Zündung eingeschaltet
Klemme 49 24V Bordspannung wenn Zündung eingeschaltet oder wenn der Warnblinkerschalter betätigt
Klemme 49a Blinkimpulse wenn Zündung eingeschaltet und ein Richtungsblinker eingeschaltet ist
Klemme R bzw L Blinkimpulse wenn Zündung eingeschaltet und der betreffende Richtungsblinker betätigt ist

Klemme 54 und 54f werden eigentlich nicht gebraucht

Bitte dies überprüfen und Ergebnisse melden
#549512
Hallo Gemeinde,

Guten Tag Jürgen ,

Habe nach deinen Vorgaben geprüft.

Ergebnisse daraus :

nur NATO Knoch ON / Zündung ON / BlinkerON / WBS ON
R - 0,00. /. 0,00. / Impuls / 0,00
54 0,00. /. 0,00. / 0,00. /. 0,00
54f 0,00. /. 0,00. /. 0,00. /. 0,00
30 0,00. /. 0,00. / 0,00. /. 24,4

L. 0,00. /. 0,00. /. Impuls. / 0,00
49a 0,00. /. 0,00. /. 0,00. / 0,00
15. 24,4. /. 24,4. / 24,4. /. 0,00
49. 24,4. /. 24,4 /. 23,8. /. 24,3

Also :?:

Auf 30 sollte ja immer 24 liegen ,
Auf 49a tut sich anscheinend egal wie nix

Bei gezogenen WBS hört sofort das Blinker-Relais auf ...

Werde jetzt die Kabel vom WBS verfolgen denn am Schalter sind sie auch richtig angehängt laut Nummern auf den Kabeln und den Pins beim Schalter...

Suche geht weiter aber wo ???
#549514
Für was sind diese oberen zwei Kabel links eigentlich ...
Finde ich beim blinkerschalter und in den Heckleuchten wieder ???
Gehören die vielleicht auch in die unteren eingebunden ??? Besten Dank für die Hilfe
Dateianhänge:
#549533
Hallo Patrick,

die oberen beiden Klemmen waren ursprünglich für das hintere kombinierte Brems/Blinklicht. Daher sind auf der linken Seite die Leitungen 54R und 54L. Diese werden jetzt bei Dir nicht benötigt. Also nicht am Klemmlock ändern.

So wie ich Deine Messungen interpretiere
- fehlt die Verbindung 49a zwischen Warnblinkschalter und Blinkrelais. hier mal versuchen festzustellen wo die Leitung vom Warnblinkschalter hin führt.
- fehlt die Dauerplus führende Leitung an Klemme 30, Also auch hier prüfen wo kommt die Leitung her. Es könnte sein dass dies Leitung mit der Leitung an Klemme 49 vertauscht ist.
- die Leitung 15 am Warnblinkerschalter könnte mit Blinkrelais 49 verbunden sein, was auch falsch wäre.
- die Verbindungen R und L scheinen aber erstmal in Ordnung zu sein.

Bitte im spannungsfreien Zustand (Nato Knochen) die Leitungen an 30; 15 und 49 abziehen und so legen dass sie nirgendwo einen Kurzschlusas machen können. Dann bitte Spannung gegen Masse messen wie vorher auch, also nur NATO Knoch ON / Zündung ON / BlinkerON / WBS ON
Meine Vermutung:
Das Kabel was an 49 war hat nun immer Spannung.
Die ehemaligen Kabel von 30 und 15 haben keine Spannung und die Blinker gehen auch nicht mehr
