Herzlich willkommen

[Hotzenwaldlogger]

Preis in €: 1
Art des Preises: Verhandlungsbasis

Standort des Artikels (Ort): Südschwarzwald
Standort des Artikels (PLZ): 79000


Artikelbeschreibung:
Bei meinem U 406 ist beiliegendes Teil gebrochen. (Temperguss)
Es ist eine Anlenkung welche die Bergstütze hebt und senkt.
Das Teil scheint universell zu sein, da die kleinen Löcher
an den dünnen Enden bei meiner Anwendung überhaupt nicht genutzt werden.

In der Zeichnung hab ich mal die Hauptmasse eingetragen. Diese Schweisskonstruktion
könnte das Teil ersetzen, aber lieber wäre mir natürlich, ein Originalteil zu erhalten.

Weiss jemand wie das Teil heisst? Kennt jemand den Hersteller oder eine ET Nummer?
Bin um jenden Hinweis dankbar.

VG Jo

[Helmut Schmitz]

Hallo

Bei meinem U 406 ist beiliegendes Teil gebrochen. (Temperguss)

üblicherweise wurde da Shäroguss GGG verwendet.
Der Querriegel wurde nachträglich angeschweißt, so dass die Belastung gegenüber der ursprünglichen Richtung verändert wurde, vermutlich ist der ausfall dadurch bredingt.
Bei deinen nur auszugsweise vorhanden Bildausschnitten kann man nicht erkennen, ob das bei die überhaupt noch richtig verbaut ist.

[Hotzenwaldlogger]

Hallo Helmut

ob es sich hierbei nun um Kugelgraphit oder andere "Bollen" handelt ist völlig irrelevant.
Wichtig ist, es handelt sich um ein wärmebehandeltes Gussteil ohne Lamellen.

Schonmal gut, dass Du das Teil offensichtlich kennst - sonst hättest Du ja nicht beurteilen können,
dass da eine zusätzliche Platte dran geschweisst wurde. Kannst DU mir bitte einen Hersteller, Nummer oder irgendwas dazu sagen?

"Auszugsweise Bildausschnitte" - das benötigte Teil ist im eingebauten und ausgebauten Zustand von verschiedenen Seiten fotografiert. Die relevanten Masse sind aus der Skizze zu entnehmen.
Was sollen da noch weitere Bilder bringen? Das Teil wurde in eine "Eigenkonstruktion" verbaut.
Die Anlenkung ist so gestaltet, dass das Bauteil in der "richtigen" Richtung belastet wird, aber
auch das tut nichts zur Sache. Ich suche diese Teil, und keine Grundsatzdiskussion über diese
Konstruktion welche über das Bauteil angelenkt wird.

Also nochmal für alle:
kennt jemand dieses Teil oder eine Bezugsquelle?

Schon mal besten Dank im Voraus für "konstruktive" Hinweise.

Jo

[muffy421]

Hallo Jo,

das gebrochene Teil nennt man "Servotrac" bzw als auch Raddruckverstärker bekannt.

Sollte eigentlich nur zur Stabilisierung beim ackern dienen und hat somit nichts mit einer Bergstütze am Hut!

Gruss Rudi

[Jochen.Schäfer]

Eine andere (Bild)Perspektive wäre schon schön gewesen.
Oder wenigstens die Bruchstücke an die passende Stelle gelegt.
So kann man nur raten.
Ich tippe mal auf Servotrac:

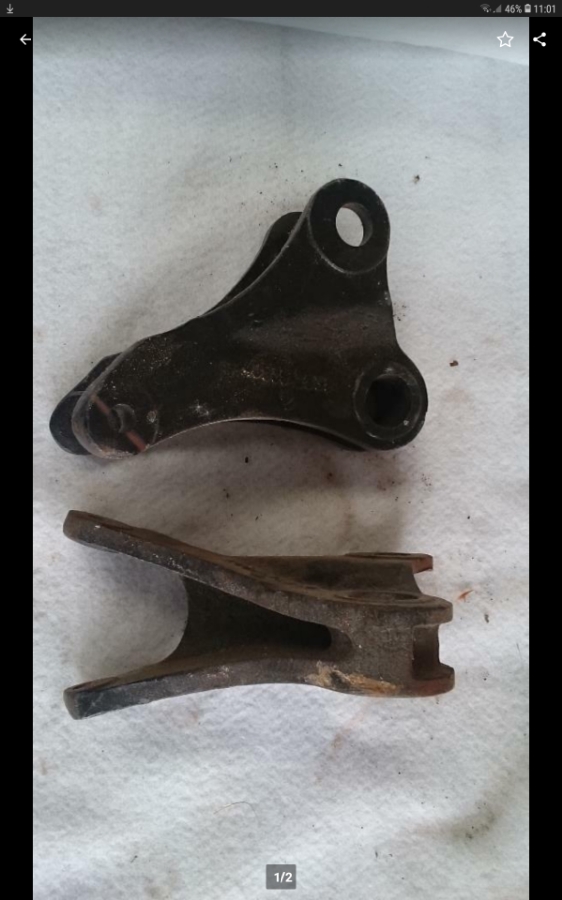

Gerade bei #eBayKleinanzeigen gefunden!

https://www.ebay-kleinanzeigen.de/s-anz ... pp_android

Und der wird normalerweise nur paarweise genutzt, da hätte man ein Reverenzbild gehabt.


Gruß
Jochen

[Hotzenwaldlogger]

Hallo Jochen
Hallo Rudi

danke für den Tipp. Es scheint tatsächlich ein Servotrac als
Basis genommen geworden zu sein.
Ich habe diese Selbstbaubergstütze so mit den Unimog erworben.
Daher wusste ich nicht aus was das zusammengebraten wurde -
noch habe ich die 2. Hälfte des Paars.

Gruss Jo
