Maß für Kettenhaken Servotrac

Beitragvon thomash. » 14.02.2014, 21:46

Hallo Zusammen,

bin seid neusten Stolzer Besitzer von Servotrac für mein 411 nur leider fehlen die Kettenhaken.
Deshalb wollte ich mal fragen hat jemand welche hat und hier eine Skizze einstellen könnte damit ich Sie nachbauen kann?

Vielen dank für eure hilfe.
Thomas
Benutzeravatar
thomash.
Member
Member

Beiträge: 107
Registriert: 05.01.2010, 15:20
Has thanked: 0 time
Been thanked: 0 time
UVC-Mitglied: 0
Unimog:




Re: Maß für Kettenhaken Servotrac

Beitragvon mhame » 15.02.2014, 09:58

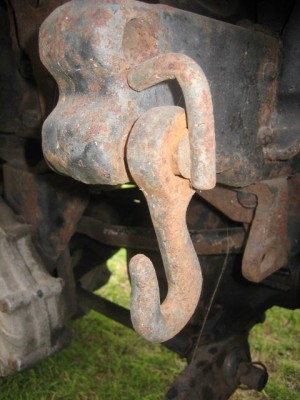

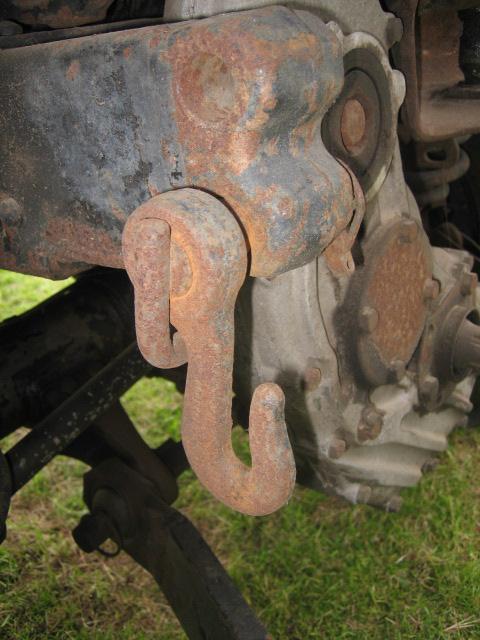

Hier ein paar Bilder. Die Haken sind geschmiedet. Man könnte versuchen, einen Kettenverkürzungshaken zu nehmen und oben eine Buchse anzuschweißen. Ich hatte zwischenzeitlich Kettenhaken mit Öse und Bolzen, die entsprechend dem Ösendurchmesser abgedreht waren. Die Bohrung im Rahmenende ist größer als alle Ösenhaken, die ich gefunden habe.

Markus
Dateianhänge
Unimogtreffen_Risum_Lindholm_2011 126.jpg
Unimogtreffen_Risum_Lindholm_2011 124.jpg
Unimogtreffen_Risum_Lindholm_2011 127.jpg
Benutzeravatar
mhame
Senior Member
Senior Member

Beiträge: 5616
Registriert: 27.03.2007, 14:52
Has thanked: 21 times
Been thanked: 282 times
UVC-Mitglied: 0
Unimog:

Re: Maß für Kettenhaken Servotrac

Beitragvon thomash. » 15.02.2014, 13:06

Hallo Markus,

vielen Dank für die Bilder werde mal schauen wo ich solche Haken herbekomme. Ansonsten denke werde ich wohl eine Buchse anschweißen wie du beschrieben hast.

Mfg. Thomas
Benutzeravatar
thomash.
Member
Member

Beiträge: 107
Registriert: 05.01.2010, 15:20
Has thanked: 0 time
Been thanked: 0 time
UVC-Mitglied: 0
Unimog:

Re: Maß für Kettenhaken Servotrac

Beitragvon mogsammler87 » 15.02.2014, 17:16

Hallo,

mal ne frage, was genau ist Servortrac?

gruß
Robert
Eine Lösung hatte ich, nur leider passte sie nicht zum Problem...
Benutzeravatar
mogsammler87
Member
Member

Beiträge: 494
Bilder: 103
Registriert: 22.06.2012, 17:44
Has thanked: 7 times
Been thanked: 6 times
UVC-Mitglied: 0
Unimog:

Re: Maß für Kettenhaken Servotrac

Beitragvon ret » 15.02.2014, 17:52

Moin Robert,

ein Servotrac ist etwas, was der Mensch nicht braucht. :lol:


Als Servotrac bezeichnet man einen "Umlenkhebel" zwischen Unterlenker und Pflug.

Der Servotrac soll den Bodendruck der Hinterräder beim Pflügen erhöhen.
Liebe Grüße,

Reiner (jetzt mit Edelmog)

Benutzeravatar
ret
Senior Member
Senior Member

Beiträge: 6796
Bilder: 213
Registriert: 16.04.2009, 19:55
Wohnort: Bad Schwartau
Has thanked: 91 times
Been thanked: 117 times
UVC-Mitglied: 0
Unimog:

Re: Maß für Kettenhaken Servotrac

Beitragvon mhame » 15.02.2014, 20:15

Hallo Reiner,

der Mensch braucht die Raddruckverstärker vielleicht nicht, der Unimogsammler schon, genauso wie die Sitzschienenerhöhung. :lol:

Gruß,Markus
Benutzeravatar
mhame
Senior Member
Senior Member

Beiträge: 5616
Registriert: 27.03.2007, 14:52
Has thanked: 21 times
Been thanked: 282 times
UVC-Mitglied: 0
Unimog:

Re: Maß für Kettenhaken Servotrac

Beitragvon ret » 15.02.2014, 21:26

..der Mensch braucht die Raddruckverstärker vielleicht nicht,


Moin Markus,

ich überlege gerade, ob ich einen Mog brauche. :lol:
Liebe Grüße,

Reiner (jetzt mit Edelmog)

Benutzeravatar
ret
Senior Member
Senior Member

Beiträge: 6796
Bilder: 213
Registriert: 16.04.2009, 19:55
Wohnort: Bad Schwartau
Has thanked: 91 times
Been thanked: 117 times
UVC-Mitglied: 0
Unimog:

Re: Maß für Kettenhaken Servotrac

Beitragvon Jochen.Schäfer » 16.02.2014, 12:14

Hallo Robert,
das Servotrak System ist ein mechanischer Raddruckverstärker.
Durch den speziel geformten Umlenkhebel wird die Zugkraft bei Bodenbearbeitungsgeräten über eine Kette und die vorhergenannten Haken am Rahmenheck in den Fahrzeugrahmen umgeleitet.
Der Fahrzeugrahmen wird nach unten gezogen und erhöht damit den Bodendruck der Hinterachse.


Werbespruch Mercedes Benz:
Als wenn ein Engel schiebt!

Hier noch ein älterer Beitrag, wo man die Montage gut erkennen kann und das die Komponenten auch auf einander abgestimmt sein müssen:
post108566.html?hilit=servotrak#p108566

Gruß
Jochen
Alles im Leben hat seinen Preis, auch Dinge, von denen man glaubt, man bekommt sie geschenkt.
Blaues Osterei
Geschichte 411114
Restauration 411114
Benutzeravatar
Jochen.Schäfer
Moderator & Förderer 2019
Moderator & Förderer 2019

Beiträge: 3466
Bilder: 547
Registriert: 23.10.2002, 13:07
Wohnort: Wuppertal
Has thanked: 135 times
Been thanked: 116 times
UVC-Mitglied: 204
UCG-Mitglied: 6179
Unimog: 411112

Re: Maß für Kettenhaken Servotrac

Beitragvon mogsammler87 » 16.02.2014, 12:48

Hallo,

danke für eure Erklärungen, jetzt bin ich wieder etwas schlauer :D

gruß
Robert
Eine Lösung hatte ich, nur leider passte sie nicht zum Problem...
Benutzeravatar
mogsammler87
Member
Member

Beiträge: 494
Bilder: 103
Registriert: 22.06.2012, 17:44
Has thanked: 7 times
Been thanked: 6 times
UVC-Mitglied: 0
Unimog:

Re: Maß für Kettenhaken Servotrac

Beitragvon ret » 16.02.2014, 13:19

Moin,

der Werbespruch ist der absolute Hit!!!! :spitze :spitze :spitze
Liebe Grüße,

Reiner (jetzt mit Edelmog)

Benutzeravatar
ret
Senior Member
Senior Member

Beiträge: 6796
Bilder: 213
Registriert: 16.04.2009, 19:55
Wohnort: Bad Schwartau
Has thanked: 91 times
Been thanked: 117 times
UVC-Mitglied: 0
Unimog:
