[Flo82]

Hallo zusammen!
Schön langsam wird mein Mog Stück für Stück fertig! Jetz ist mir zufällig obngnannte Winde über den Weg gelaufen...
Die Winde ist für den Frontanbau. Dafür habe ich mir die Halter in Fahrtrichtung L 425 566 00 01; R 425 566 00 01 besorgt.
Das ganze scheint nicht so richtig zusammenzupassen..

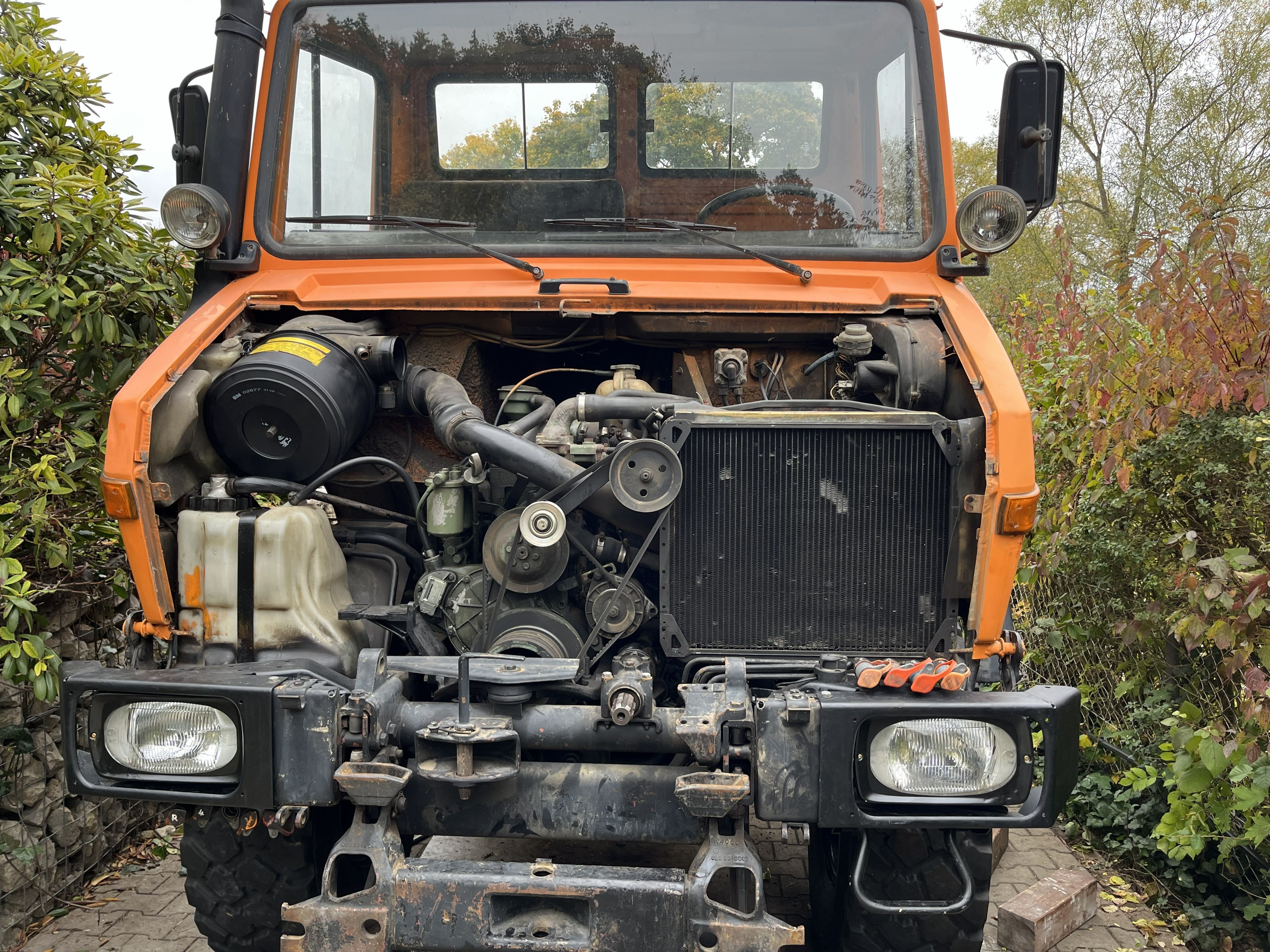

Es ist ein U 1200 424.122 Mit den "üblichen" Anbaukonsolen siehe Foto.
Und hätte jemand Unterlagen über die Winde? HPC hat leider nichts mehr...
Gruß


[Helmut Schmitz]

Hallo
424 und 425 haben wegen unterschiedlicher Rahmenbreite auch unterschiedliche Halter.
beim U1300 (425) >SA 35371/12 >A 425 566 01 04
beim U1200 (424) >SA 35371/13 >A 424 566 00 04

[Wurzelzieher]

Hallo Flo, die Winde hat in Fahrtrichtung links ein Rad zum einstellen der Seil Geschwindigkeit ?
Auf der rechten Seite einen ca 150 bis 200mm langen Hebel ?
Wenn ja müsste die bei Werner unter A50 gelaufen sein. Mach mal ein Foto von der Winde, hilft ein wenig.

Gruß Herbert

[Wurzelzieher]

Hallo Flo, die Winde hat in Fahrtrichtung links ein Rad zum einstellen der Seil Geschwindigkeit ?
Auf der rechten Seite einen ca 150 bis 200mm langen Hebel ?
Wenn ja müsste die bei Werner unter A50 gelaufen sein. Mach mal ein Foto von der Winde, hilft ein wenig.

Gruß Herbert

[Helmut Schmitz]

Hallo

. Dafür habe ich mir die Halter in Fahrtrichtung L 425 566 00 01; R 425 566 00 01 besorgt.
Das ganze scheint nicht so richtig zusammenzupassen..

die Beschläge für die verschiedenen Baureihen sind so gebaut, dass das Anschlussbild für die Unimog-Winden immer passt. Die vordere Rahmenbreiten beträgt beim 425 und 435 840mm, beim 424/427 806mm. Dazu gibt es die entsprechende Strich-Ausführung für die entsprechenden Baureihen, die beidenjeweiligen ET-Nummern habe ich dazu angegeben. Auch meine hydraulische Werner-Aufbauwinde vom 421-Ruthmann passt in das Anschlussbild. Die habe ich in die Schnellwechselplatte von Werner für Frontanbau eingehängt, die war bestimmt für eine Front-Winde mit Zapfwellenantrieb.

[Flo82]

Danke für die schnellen Antworten!

Ich denke ich habe schon die passenden Halter bekommen! Ich war nur verwundert dass der linke Halter mit dem Zapfen "nur" mit den 4 Schrauben an die Aufnahme der Stoßstange kommt und nicht wie der rechte mit dem Auge verschraubt/bolzt wird.
@Wurzelzieher Ja, genau so sieht die Winde aus!
Noch ist die Winde nicht in meinem Besitz, ich warte noch auf die Anschlussbreite der Winde und ob die Halter passen war zu klären.
Danke!!

[Wurzelzieher]

Hallo Flo, die Winde passt beim 421 genauso wie auch beim U 1000 oder 1400 usw. Die Haltepunkte sind identisch. Wie Helmut es schon schrieb müssen es "nur" die Fahrzeug spezifischen Halter sein. Die Konstrukteure haben sich da schon was gedacht. Wegen der Winde selbst muß ich mal schauen, vielleicht......

Gruß Herbert
