[lemans88]

Hallo Michael,
wirklich sehr netter und guter Beitrag! Jetzt hast du mir wieder ein paar Sachen gezeigt um die ich meinem erweitern kann. Aber hab da noch fragen zu deinem Mog, hast du den Kabelbaum mal getauscht weil die Kabel so frisch aussehen? müsste das nämlich bei meinem mal machen, möchte aber so weit es geht wieder in originalfarben verkabeln...

mfg Martin

P.S. Von was bzw wo ist die konsole für die Schalter an der Decke? selbstgebaut?

[gnobber]

Hallo Martin,

wie jedes Bauteil an meinem Mog, so hatte ich auch den Kabelbaum in Händen gehalten. Und dann habe ich mich mal nen halben Tag mit Putzmittel und Lappen in den Hof gesetzt und den kompletten Kabelbaum geputzt...

Natürlich sind auch einige neue Leitungen hinzu gekommen oder wurden ersetzt. Der Kabelbaum nach hinten wurde komplett neu gemacht.

Die Konsole ist wie der Rest der Innenausstattung ein Eigenbau...








Gruß Michael

[lemans88]

Einen wirklich schönen Mog hast du da! Und sehr gute Ideen...
Werde mir wahrscheinlich auch so etwas ähnliches machen, hab immerhin noch einige Golf 2 Schalter daheim rumliegen. Die erfüllen den Zweck genauso

Mich würd jetzt noch interessieren wie du die Kabel für die Schalter verlegt hast? An den Kabinensäulen gibt es je keine Abdeckungen oder der gleichen...
Und zahlt sich im 406er ein Radio aus?

gruß Martin

[lugge]

Nachdem ich jetzt schon einige Unimog 406/416 gefahren habe, wundere ich mich doch, ganz ehrlich, wie das geht mit der Kiste da obendrin. So richtig viel Platz nach oben ist da nicht- schaust du nicht dauernd in die Kiste da oben?

[basi]

servus michael,

sind gerade dabei unseren 416 er zu resturieren.deine idee von der radiohalterung mit schaltfeld im "bereich des rückspiegels".
wo hast du die kippschalter mit den symbolen her?

kann man die irgendwo im netz bestellen??

gruß basi

[gnobber]

@basi:
Die Schalter sind von Hella und stammen aus 7832-Serie.
Dort gibt es so ziemlich jeden Schalter und eine Unzahl an Symbolen...

Dein Kfz-Händler hat mit Sicherheit den großen Hella-Katalog, da ist alles drin.

@lugge:
Ja und nein...
Es gab eine 1. Version der Konsole, die störte mich irgendwann so sehr das ich sie ersetzt habe.

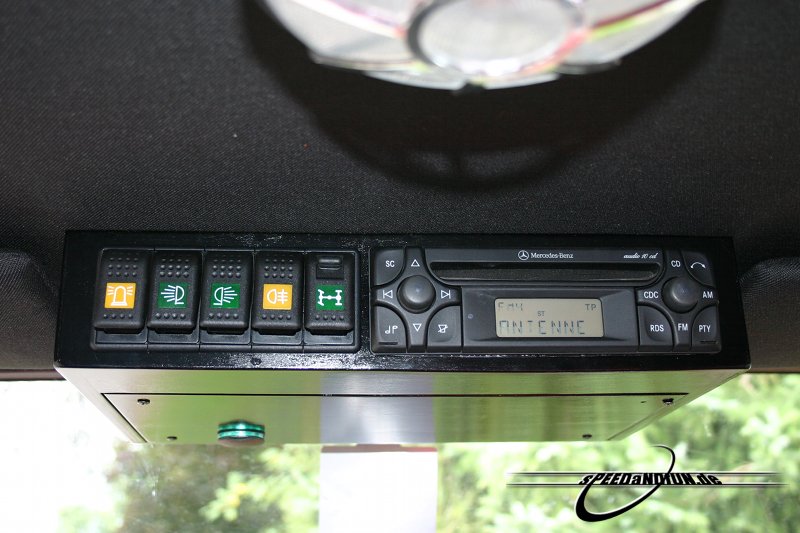

Die flache 2. Version nehme ich kaum wahr beim fahren... Sprich, sie stört mich nicht...

Gruß Michael

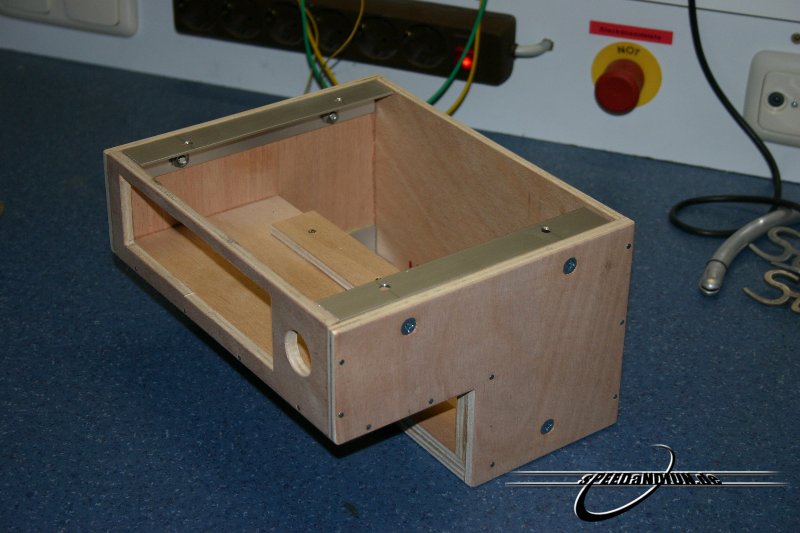

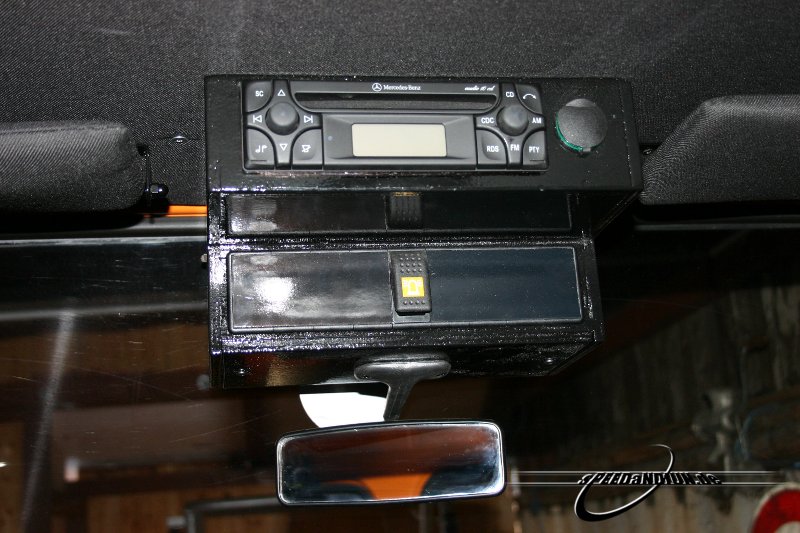

Schlechte Version 1:

[Klabusterbär]

Hallo Michael.

Sehr schöne Arbeit, und vor allem von vorne bis hinten echt gut durchdacht! Ich habe auch schon alle möglichen Schaltungen im Kopf durchgespielt um die Zusatzscheinwerfer vernünftig zu nutzen, aber deine gefällt mir bis jetzt am besten!:-)

Wegen dem Lenkstockschalter: Ich hatte mit dem Gedanken gespielt, die Raste zu entfernen und zusätzlich ein Bistabiles Relais für das Fern/Abblendlicht zu setzen. Der Nachteil dabei wäre allerdings, daß die Lichthupe dann nur bei ausgeschaltetem Licht funktioniert. Vielleicht hast Du ja dazu noch eine Ergänzungslösung.

Gruß Olli


P.s.: In der Legende zum Schaltplan hat sich ein kleiner Fehler eingeschlichen, ich denke es sollte heißen

62.2 Relais, Zusatzfernlicht (HELLA 4RA 965 400-001)

[gnobber]

P.s.: In der Legende zum Schaltplan hat sich ein kleiner Fehler eingeschlichen, ich denke es sollte heißen

62.2 Relais, Zusatzfernlicht (HELLA 4RA 965 400-001)

Ohhh ja, Danke! Hab es geändert...

Den Lenkstockschalter werde ich bei Gelegenheit doch mal gegen einen neuen mit Lichthupenfunktion ersetzen...

A 003 545 87 24 bzw. SWF 201 043

Wenn ich soweit bin, veröffentliche ich die Ergebnisse hier...


Gruß Michael

[gnobber]

Nach einigem Hin- und Her bin ich nun doch zu der Überzeugung gekommen den alten Lenkstockhebek gegen eine Version mit Lichthupenfunktion auszutauschen...

Die Änderungen am Schaltplan bleiben erhalten, nur die Bedienung wird intuitiver, weil PKW-konform.

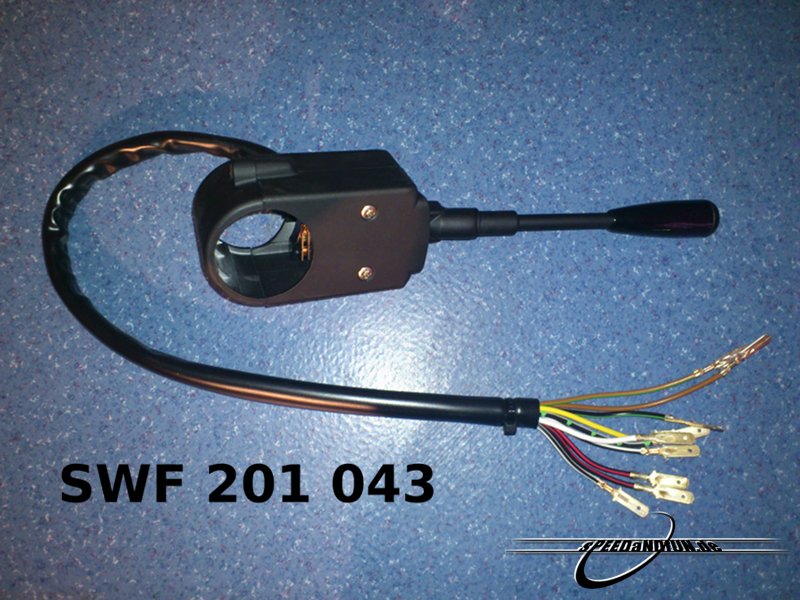

Der originale DB-Schalter (A 003 545 87 24) ist relativ teuer. Dewegen habe ich Ersatz bei SWF (SWF 201 043 ) gefunden:




Belegung des Systemkabels:

SW/WS/GN __ 54 __ Eingang von Blinkgeber
SW/WS __ 54L __ Ausgang Blinker Links
SW/GN __ 54R __ Ausgang Blinker Rechts

WS/SW __ 56 __ Eingang Licht
WS __ 56a __ Ausgang Fernlicht
GE __ 56b __ Ausgang Abblendlicht

SW/RT __ 30 __ Batterie Plus
SW/RT __ 56d __ Lichthupe

BN __ 71 __ Hupe
BN/GN __ 71 __ Hupe


Die Idee von Lothar mit dem Lenkstockschalter den Scheibenwischer zu betätigen fand ich so gut, das ich den (bei mir freien) Hupendrucktaster dafür verwenden möchte, das bei Betätigung der Wischer 1x läuft...
Mal schauen ob es klappt


Gruß Michael

[Werinhari]

Hallo Michael,

wo hast Du eigentlich die zusätzliche Sicherungsdose und die Relais untergebracht?

[hollyz]

Hallo Wolfgang

Du wirst wohl von Michael (gnobber) keine Antwort dazu bekommen. Der ist schon seit längerer Zeit nicht mehr im Forum unterwegs.
Der Beitrag von Ihm ist aus dem Jahr 2013.

Gruss Holger

[OPTI-MOG]

Hallo Wolfgang,

Michael (gnobber) hat sich aus unserem Forum schon vor längerer Zeit verabschiedet. Er wird Dir also vermutlich nicht antworten.

[Werinhari]

Hallo,

ah OK, schade. Danke für den Hinweis.

Aber vielleicht hat ja sonst jemand einen sachdienlichen Hinweis zum zusätzlichen Einbauort eines 4- bis 6-fach Sicherungsverteilers aus eigener Erfahrung? Wäre klasse!

[hollyz]

Hallo Wolfgang

Morgen mache ich mal Bilder von meinem Zusatzsicherungsverteiler.
Und stelle das Bild dann ein.

Gruss Holger

[hollyz]

Hallo Wolfgang

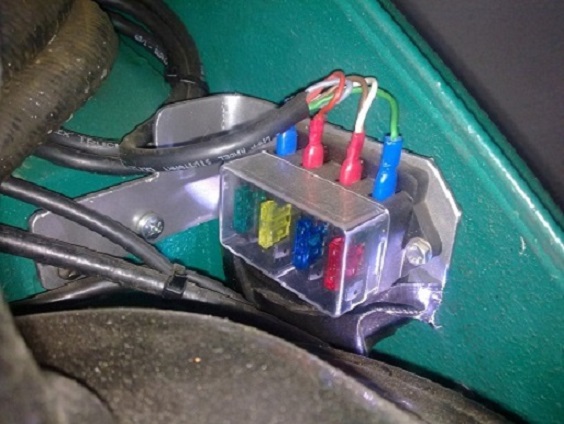

Hier mal ein Bild von meinem Zusatzsicherungskasten.
Die Lage ist rechts neben dem Luftfilter.

Gruss Holger
