Einbau Luftkippzylinder in Unimog 2010 Bilder

Einbau Luftkippzylinder in Unimog 2010 Bilder#437129

von arzgebirger - 26.01.2014, 07:48

- 26.01.2014, 07:48 #437129

Hallo,
ich bin gerade dabei einen Luftkippzylinder instand zusetzen um ihn dann in meinen 2010er einzubauen. Habe zum einbau noch paar Fragen. Wo wird die Druckluftleitung verlegt? Wo kommt der Betätigungshebel zum Kippen hin - in der Kabine oder außerhalb. Hat jemand Fotos von einem eingebauten Zylinder.
Würde mich über ein paar Ratschläge freuen.

Gruß Christoph

Re: Einbau Luftkippzylinder in Unimog 2010 Bilder#437142

von bulerich1 - 26.01.2014, 10:50

- 26.01.2014, 10:50 #437142

Hallo Christoph,

der Luftkippzylinder wird am 2010 direkt am Bremsluftanschluß hinten angeschlossen, Bilder habe ich leider keine!

Gruß Volker

Re: Einbau Luftkippzylinder in Unimog 2010 Bilder#437196

von Jochen.Schaefer - 26.01.2014, 17:56

- 26.01.2014, 17:56 #437196

Hallo Christoph,
Für Baureihe 2010 - 401:
Der Luftkippzylinder wird am Einkreis-Bremsanschluss angekuppelt:
Gesteuert wird dann mit dem Kugelhahn hinten.

Beim 411er ebenso oder bei eingebauter SA Kraftheberanlage hinten über die Steuerventile im Fahrerhaus

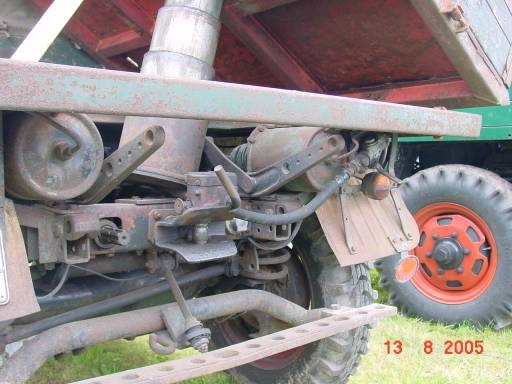

Bild 2010 401
