Hallo,

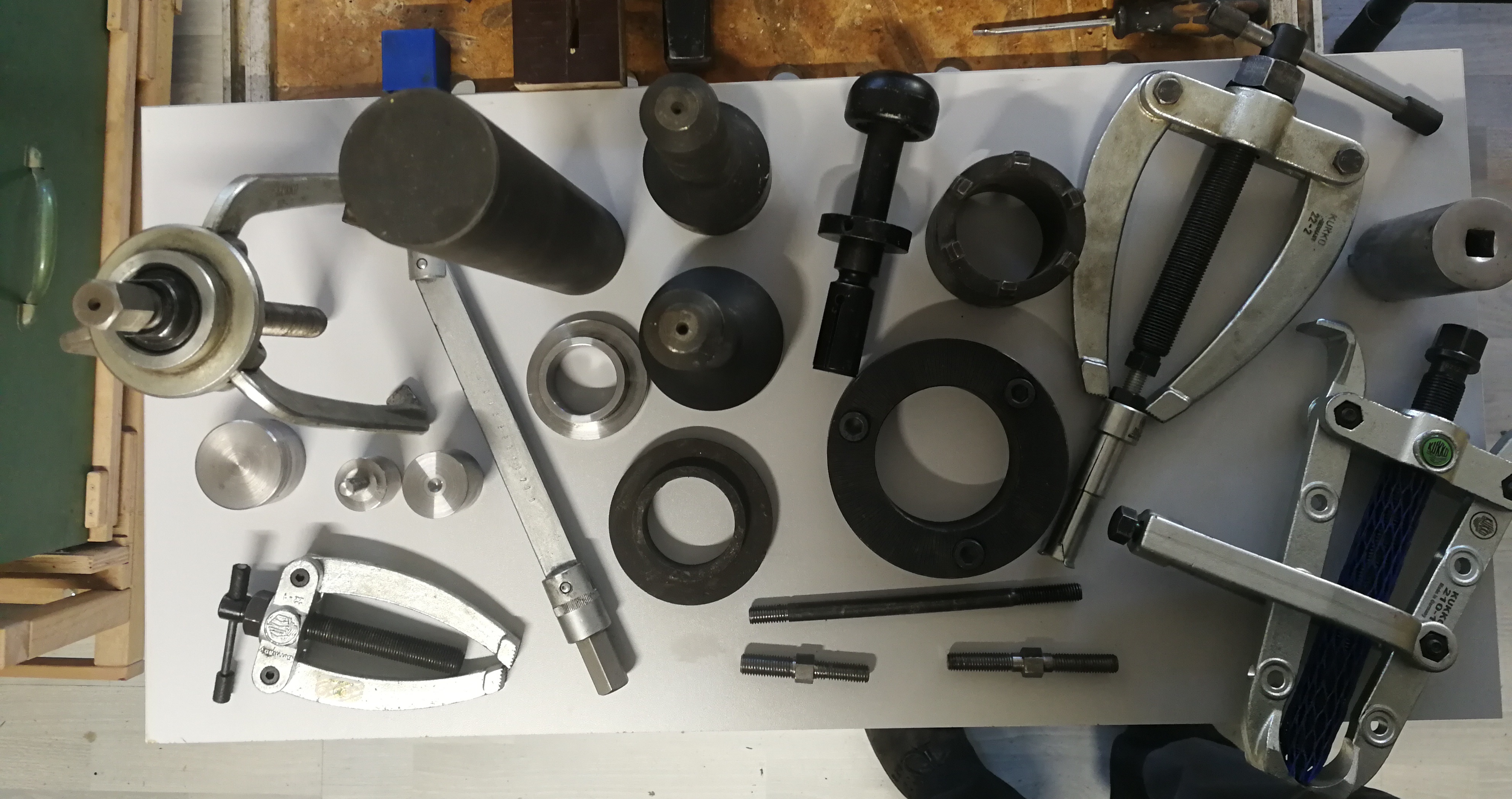

mal eine Frage an die Schrauber, die G-Getriebe reparieren. Kennt jemand die abgebildeten Sonderwerkzeuge

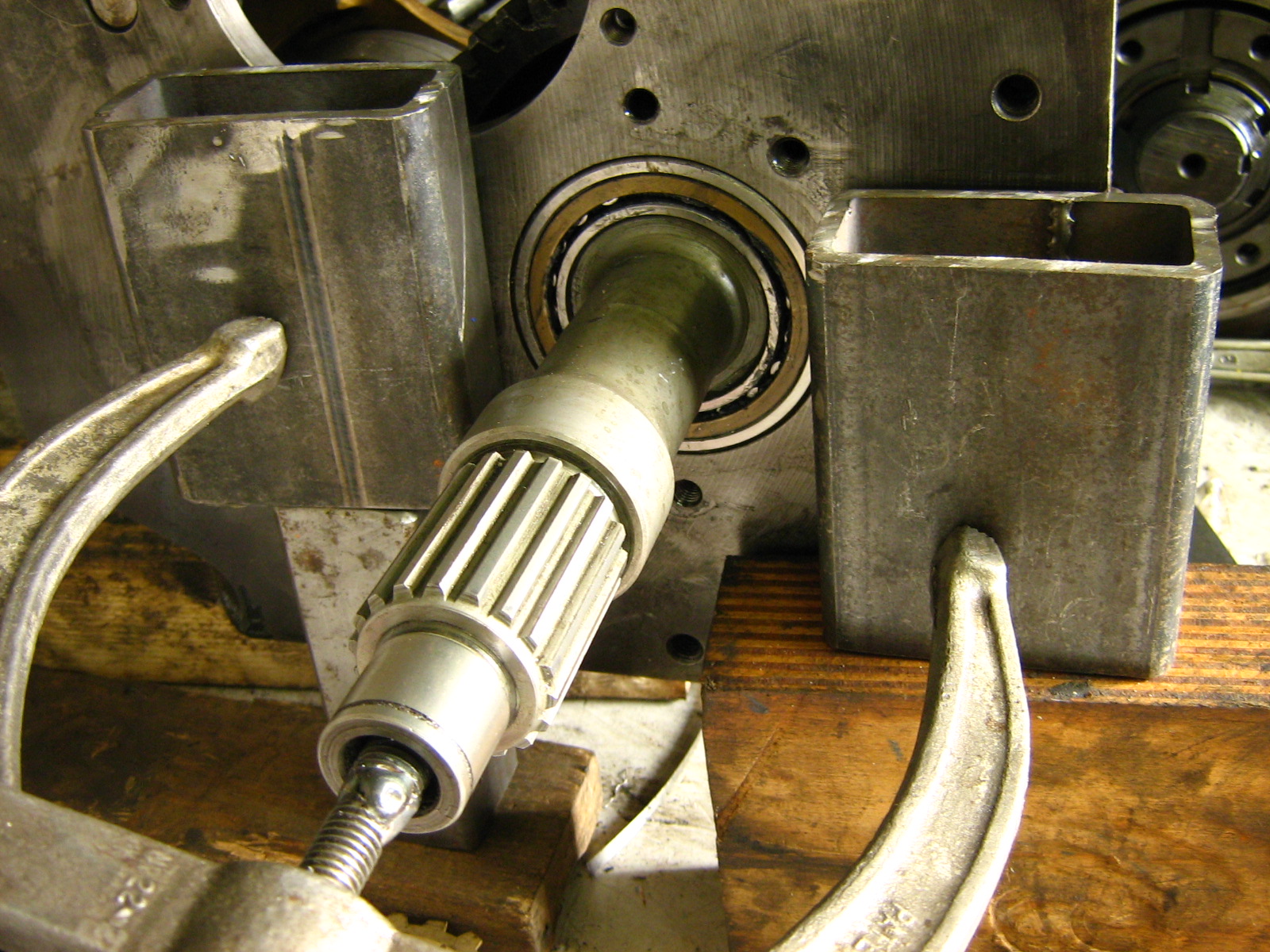

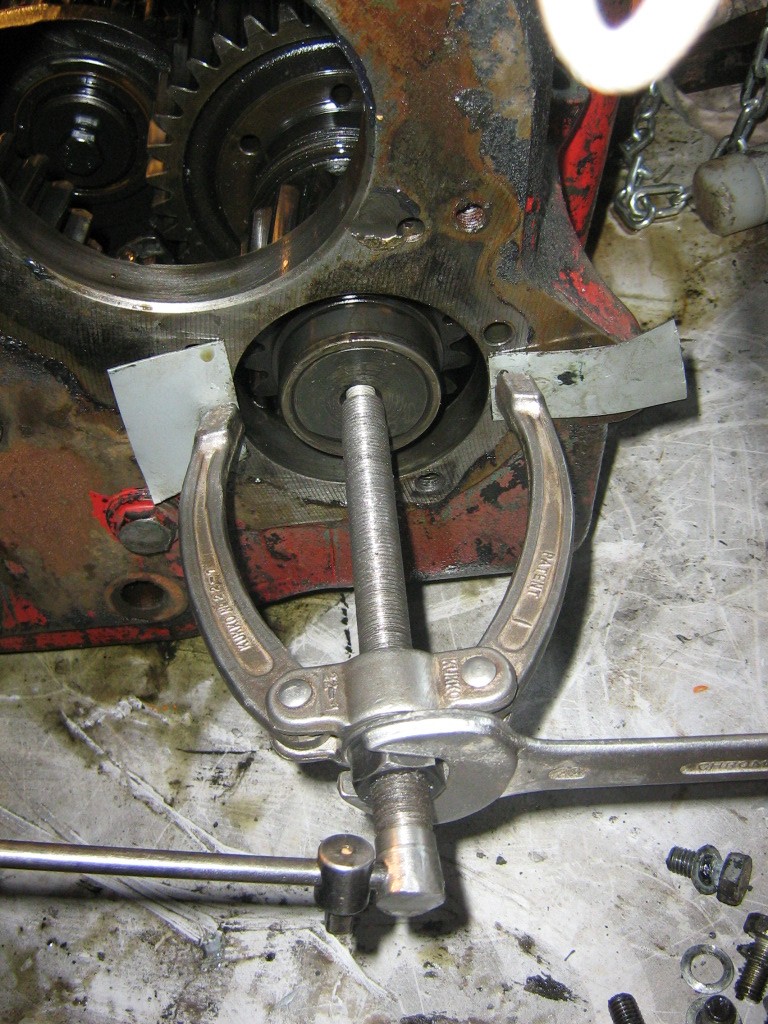

Einige werden zusammen mit Kukko Gegenstützen 22-x verwendet. Es gibt aber auch Hilfmittel um ohne die Gegenstützen auszukommen. Hier wird mit Brücken gearbeitet.

Gibt es Bilder im WHB vom Einsatz dieser Werkzeuge

Sie haben alle keine Teilenummer und sind für die Selbstfertigung gedacht. Hierzu gab es 1969 eine KDM. In der KDM waren noch weitere Sonderwerkzeuge, die ich aber noch nicht nachgefertigt habe.

Gibt es noch weitere Sonderwerkzeuge, die in KDM beschrieben werden

[mhame]

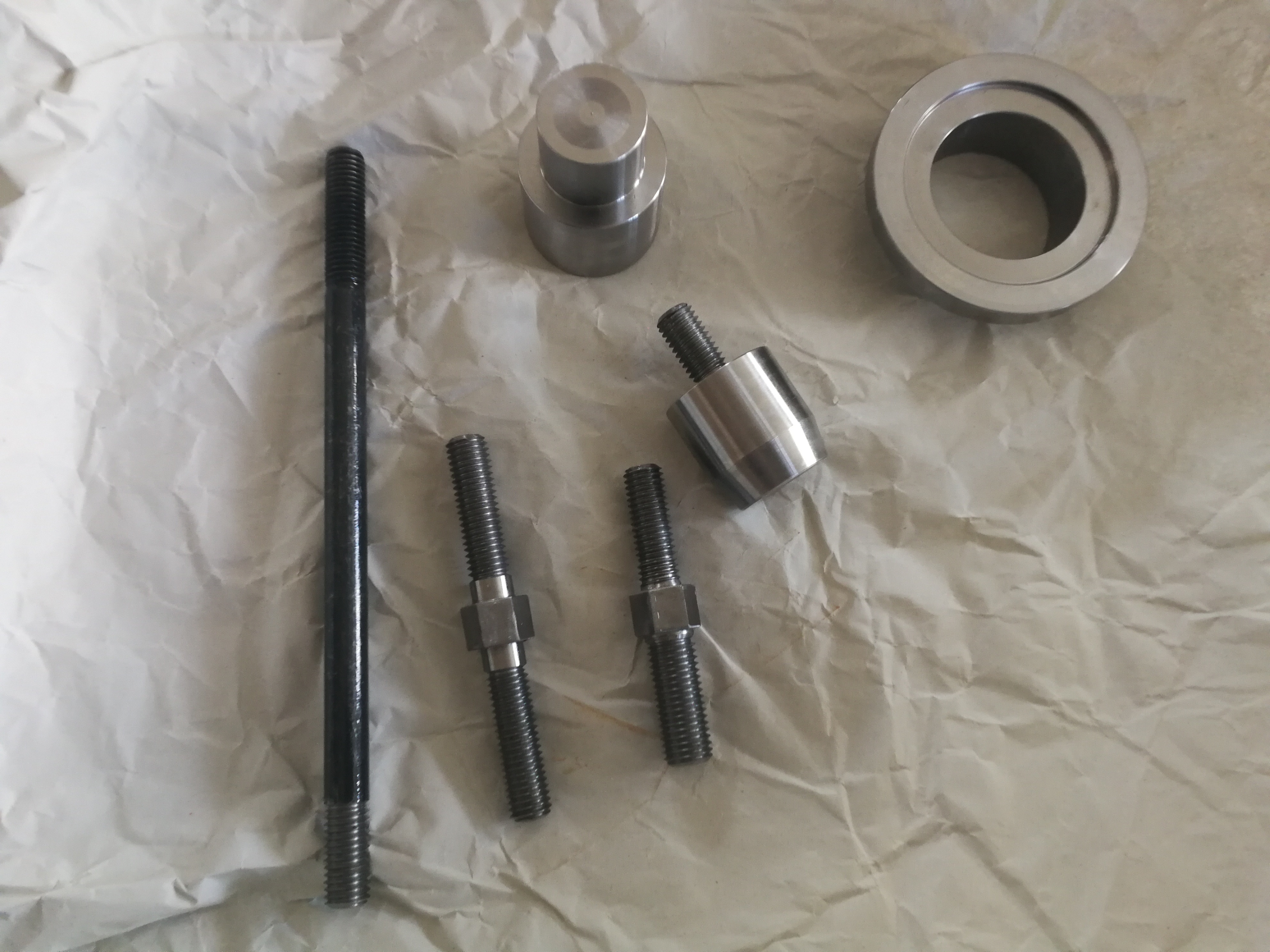

Auf dem Bild zusehen sind folgende Sonderwerkzeuge:

Druckstück
Führungszapfen
Gewindebolzen 180mm
Gewindebolzen 70mm
Gewindebolzen 90mm

(Bezeichnung gem. DB Unimog KDM)

[mhame]

Schade, dass die Sonderwerkzeuge für das G-Getriebe auf kein Interesse gestoßen sind. Da kann ich mir die genaue Erklärung und Anwendung sparen.

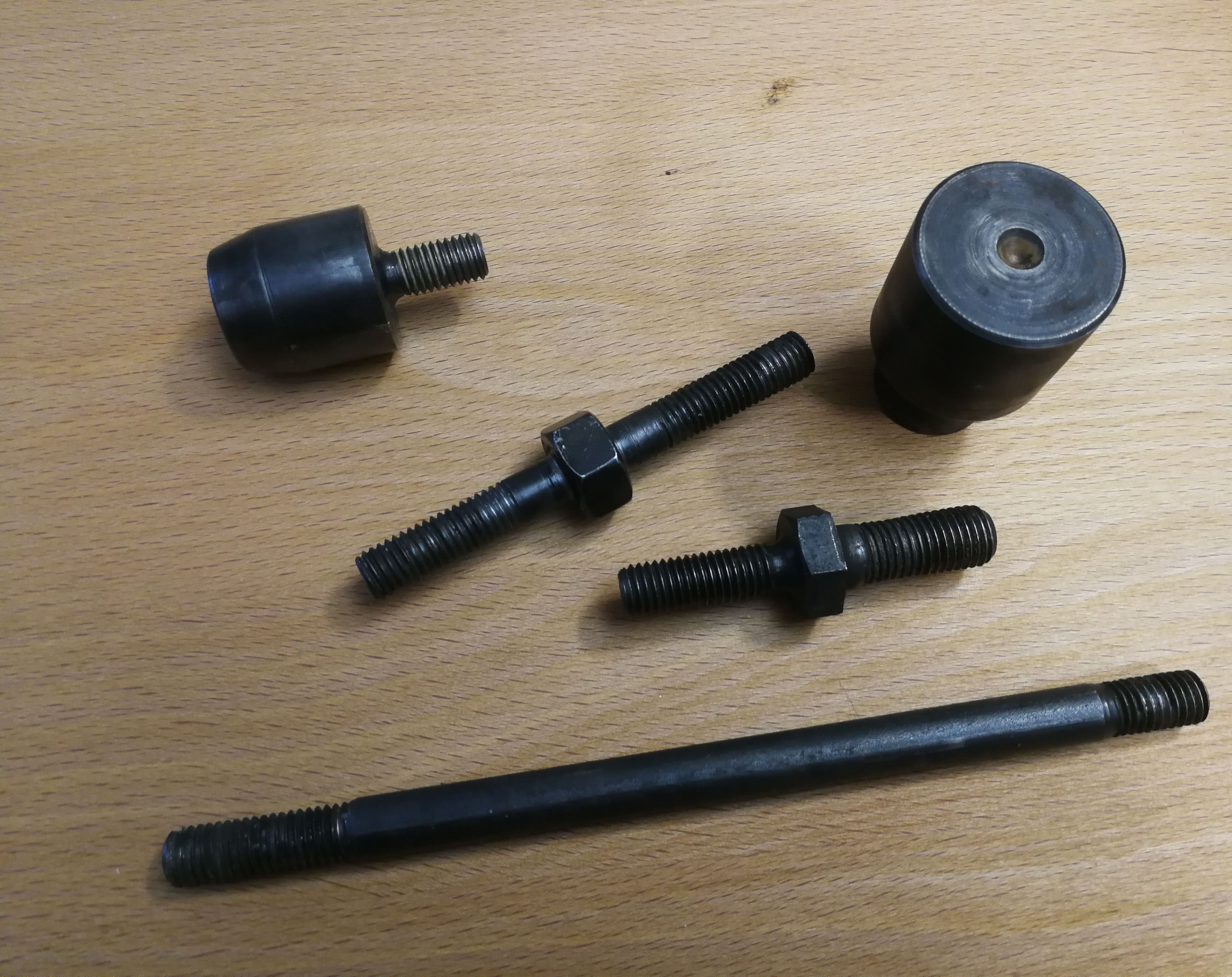

Hier noch mal ein Bild aus professioneller Fertigung.

[AnalogoN]

Hallo Markus,

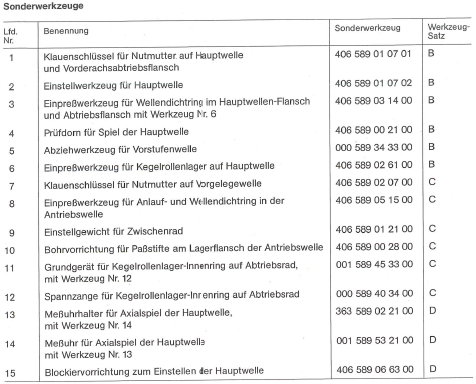

der Aufbaue des Kapitel Schaltgetriebe verwirrt mich zum Teil, da immer wieder zwischen den Getrieben hin und her gesprungen wird. Eindeutig zum G-Getriebe gehört aber dieser Auszug:
Das könnte eines der Teile sein. In der Sonderwerkzeugliste für das UG2/27 findet sich das aber denke ich nicht.
Werd mir die Tage mal in Ruhe das WHB zur Hand nehmen.

Lg
Joe

[mhame]

Hallo Joe,

damit liegst du vollkommen richtig!

Führungszapfen zum Einbauen der Zapfwellen-Antriebswelle, ohne Teilenummer, zu fertigen nach Skizze.

ES gab dazu mehrere Werkzeuge, die nach Skizze zu fertigen waren und in keiner Liste außer den KDM auftauchen.

[Bert321]

Hallo Markus,

der Gewindebolzen 70 mm wird zur Demontage der Vorsufenwelle benötigt
und der Gewindebolzen 90 mm zur Demontage der Vorgelegewelle.
Die lange Gewindestange wird zum Ausbau des Zwischenrades verwendet.

Ich habe Intresse an dem Montagezapfen für das Lager der Vorgelegewelle,
gibt es da Bezugsquellen.

Danke und Grüsse Bert

[mhame]

Hallo Bert,

alles richtig.

[mhame]

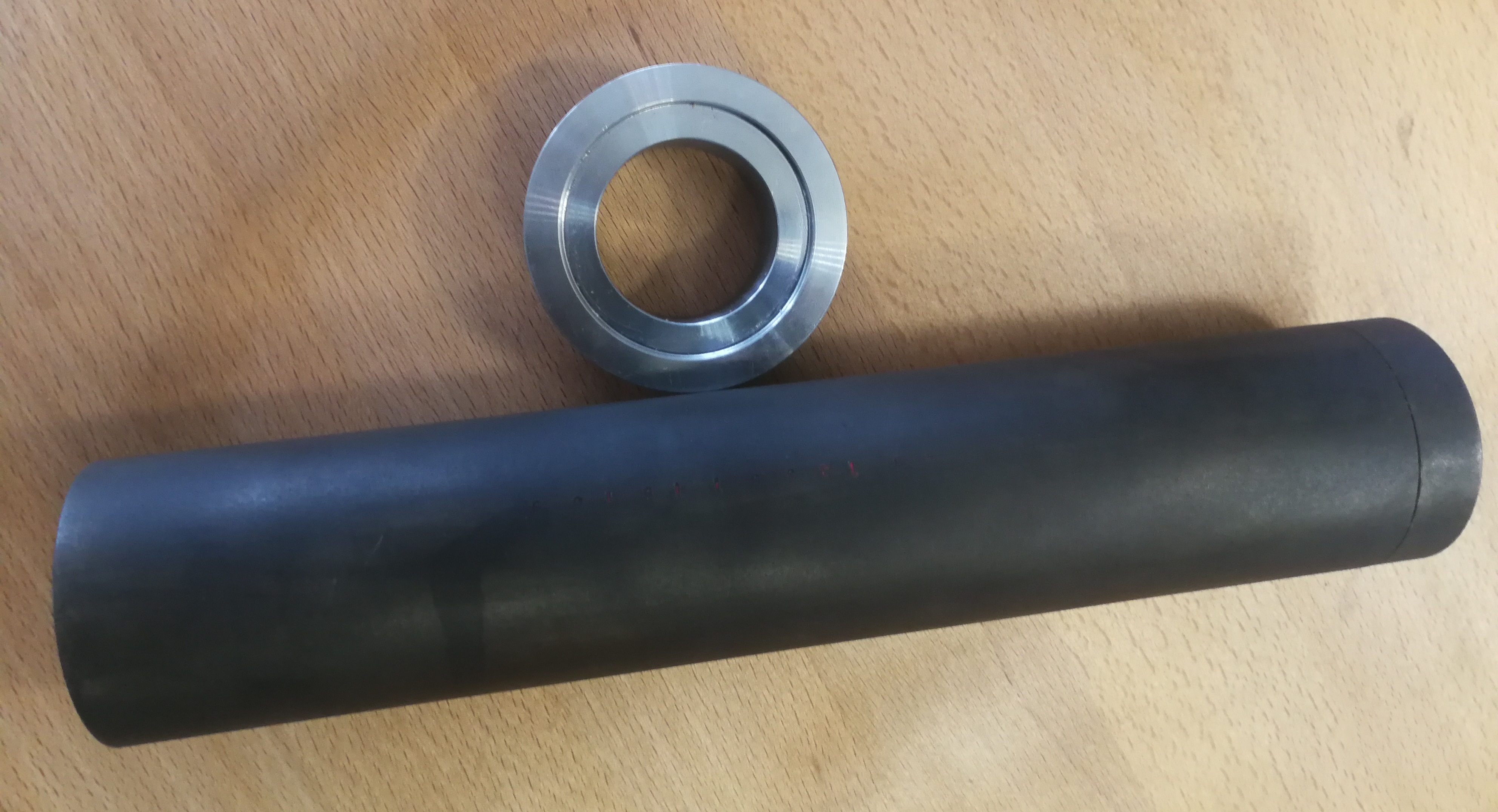

Fehlt noch das Aufsatzstück. Das wird zusammen mit 401 589 11 61 00 verwendet.

[mhame]

Das sollten die wesentichen Sonderwerkzeug gemäß KDM von 1970 für das G-Getriebe sein.
