Kupplungsprobleme

Beitragvon günter.404 » 12.04.2016, 20:10

Hallo Leute,

wir haben folgendes Problem (nicht an meinem Mog, es ist der 404 von einem Freund, mit original Benzinmotor):

Letzten Herbst hatte die Kupplung plötzlich nicht mehr getrennt. Nach dem zerlegen hat sich herausgestellt, daß die Hebelarme von der Druckplatte gebrochen waren.

Also haben wir eine neue Mitnehmerscheibe, Druckplatte und Ausrücklager eingebaut. Das Kupplungsspiel haben wir so eingestellt, daß die Kupplung bei komplett durchgetretenem Pedal gerade ausreichend trennt (um eine unnötige Überbeanspruchung der neuen Druckplatte zu vermeinden).

Danach funktionierte die Kupplung wieder einwandfrei. Allerdings gab es einmal beim Einkuppeln ein Geräusch, wie ein kurzer, metallischer Schlag - jedoch ohne Auswirkung auf die Funktion der Kupplung.

Dann hatte der Mog erstmal Winterpause.

Jetzt ist er inzwischen einige hundert km gefahren und dabei sind die metallischen Schläge noch ein paar mal aufgetreten. Nun trennt die Kupplung schon wieder nicht. :mauer

Das Kupplungsgestänge vom Pedal funktioniert wie es soll. Von außen ist das Problem also nicht zu beheben, wir werden die Kupplung leider nochmal zerlegen müssen. Trotzdem vorab die Frage: kann sich von Euch jemand einen Reim machen, was da jetzt schief gelaufen ist?

Viele Grüße

Günter
Mein alter Diesel läuft wie 'ne eins
Rost hat er reichlich, Öl schmeißt er keins.
Er ist nicht der schönste, aber bezahlt
und wenn ich heil nach Hause komm' dann wird er neu bemalt
Benutzeravatar
günter.404
Member
Member

Beiträge: 430
Bilder: 0
Registriert: 02.09.2009, 09:08
Has thanked: 0 time
Been thanked: 9 times
UVC-Mitglied: 0
Unimog: 404




Re: Kupplungsprobleme

Beitragvon kinzigsegler » 12.04.2016, 20:22

Hallo Günter,

Die Kupplung ist beim 404 durchaus ein Schwachpunkt.
Ein wesentliches Manko dabei ist, dass das Ausrücklager nicht konzentrisch aufgedrückt wird sondern sich durch den Hebel eine Schwenkbewegung durchführt. Dazu kommen die etwas schwach ausgelegten Hebelarme bzw die Winkelchen auf denen diese sich bewegen.

Daher ist ein wesentlicher Punkt die richtige Einstellung der Kupplung, dies könnte bei Eurer vorhergehenden Reparatur nicht richtig beachtet worden sein. Die Kupplung darf erst auf den letzten Millimetern des Kupplungspedalweges wirklich trennen.
Bis dene
Gruss
Jürgen von der hessischen Kinzig


Truck-Trial und mehr auf unserer TeamPage
Team-FaMoS
Trucktrial Termine
Benutzeravatar
kinzigsegler
Senior Member
Senior Member

Beiträge: 7160
Registriert: 20.01.2006, 12:23
Wohnort: Bruchköbel
Has thanked: 60 times
Been thanked: 170 times
UVC-Mitglied: 0
UCG-Mitglied: 5641
Unimog:

Re: Kupplungsprobleme

Beitragvon geosjoggen » 12.04.2016, 20:46

Hallo,
ich hatte vor einigen Jahren das gleiche Problem, einige Federn an der Druckplatte waren gebrochen, so dass die Platte nicht mehr komplett auf der Kupplung zum Liegen kam. Ursache für die Zerstörung der Feder war in der losen bzw. nicht mehr stark genug vorhanden Verbindung der beiden Zuganker/Streben zwischen Motor und Kupplungsgehäuse zu suchen. Dadurch kam es zu Durchbiegungen zwischen Motor/Kupplung und der Antriebswelle zum Getriebe, so dass die Kupplungsplatte nur einseitig durch das Ausrücklager beaufschlagt wurde. Ich habe diese Anker verstärkt und seit dem ist Ruhe.
Gruss
Roland
Benutzeravatar
geosjoggen
Member
Member

Beiträge: 298
Registriert: 20.01.2005, 16:16
Has thanked: 0 time
Been thanked: 13 times
UVC-Mitglied: 0
Unimog:

Re: Kupplungsprobleme

Beitragvon günter.404 » 12.04.2016, 21:23

Hallo Roland,

geosjoggen hat geschrieben:Ursache für die Zerstörung der Feder war in der losen bzw. nicht mehr stark genug vorhanden Verbindung der beiden Zuganker/Streben zwischen Motor und Kupplungsgehäuse zu suchen. Dadurch kam es zu Durchbiegungen zwischen Motor/Kupplung und der Antriebswelle zum Getriebe, so dass die Kupplungsplatte nur einseitig durch das Ausrücklager beaufschlagt wurde.

Tatsächlich?! Ich habe jetzt schon ein Bier im Kopf : trink2 , vielleicht liegt es daran daß ich mir das jetzt nur schwer vorstellen kann daß sich da etwas durchbiegen soll/kann. Motor/Kupplungsglocke und Getriebe sind doch sehr massiv. Die Zugstreben sollen verhindern, daß die Bauteile nicht reißen können. Sitzt die Strebe also zu locker oder ist beschädigt, dann reißt etwas bei entsprechender Beanspruchung ab - oder mit viel Glück hält es trotzdem. Aber zu Durchbiegungen kann das doch nicht kommen, oder?? Trotzdem werde ich mir die Streben mal genauer anschauen...

Hallo Jürgen,

kinzigsegler hat geschrieben:Daher ist ein wesentlicher Punkt die richtige Einstellung der Kupplung, dies könnte bei Eurer vorhergehenden Reparatur nicht richtig beachtet worden sein. Die Kupplung darf erst auf den letzten Millimetern des Kupplungspedalweges wirklich trennen.


Ja und darauf habe ich ja auch geachtet. Daran sollte es eigentlich nicht liegen. :?:

Viele Grüße

Günter
Mein alter Diesel läuft wie 'ne eins
Rost hat er reichlich, Öl schmeißt er keins.
Er ist nicht der schönste, aber bezahlt
und wenn ich heil nach Hause komm' dann wird er neu bemalt
Benutzeravatar
günter.404
Member
Member

Beiträge: 430
Bilder: 0
Registriert: 02.09.2009, 09:08
Has thanked: 0 time
Been thanked: 9 times
UVC-Mitglied: 0
Unimog: 404

Re: Kupplungsprobleme

Beitragvon YoEddy2 » 13.04.2016, 10:59

Moins Männer,

Man man wenn ich das so Lese Hier mit den Kupplungs Problemen Defekten, da habe ich ja bis Dato richtig Glück gehabt das meine noch kein einziges mal seit damals den Dienst versagt hat mit Defekt !
Und ich habe glaube ich nicht diese Kupplungs Einstellung zu 100 beherzigt beim damaligen Einbau mit erst kurz vor der Bodenplatte trennen ect. !! Jetzt im Zuge der Motorerneuerung habe ich ja wieder eine komplett Neue Kupplungs Mimik verbaut, lass ich das jetzt dann so besser 1zu1 stehen mit der Einstellung a la Never touch a Running system ... oder sollte ich da nochmal bei besser. Wobei ja meine Hütte wegen Gummilagerung höher sitzt da sind die Werte ja auch wieder verfälscht .... mmhhhhh

Was ich aber auch nicht glaube und das ziemlich sicher das diese Streben bei Lockerung die Geschichte Motor / Kupplungsglocke zum durch Biegen zu bewegen wäre dadurch .... Never !

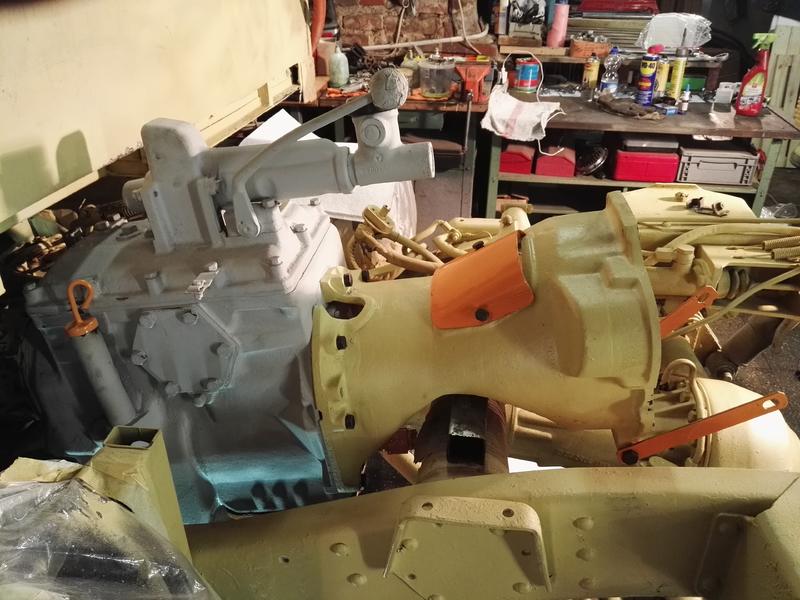

Wir reden doch über diese in meinem Bild Orangen Seitenstreben vom Motor an die Kupplungsglocke ...?
